Presentaçion
A Flange de Erbo de 90 Laurea SAE a l’é unna preçixon de raccordo idraulico idraulico progettou pe fornî de connescioin à prova de spaçi streiti donde l’é neçessäio de connescioin streite inte di spaçi streiti. Fabricatæ a-i standard SAE J518 e ISO 6162, sta flange de çeppo a l'assegua unna reisa ottimale de flusso tanto ch'a mantëgne l'intreghitæ do scistema inte de applicaçioin idrauliche.
Speçificaçioin
|
PARTE NO. |
SIZE FLANGE |
SOGNI BORE |
DIMENSION |
|||||
|
DN |
SCHITTÂ |
A |
C |
D |
H |
L |
||
|
87691-08-08 |
1/2" |
12 |
08 |
41 |
31.7 |
24 |
48 |
7.75 |
|
87691-12-10 |
3/4" |
16 |
10 |
56.5 |
41.3 |
32 |
56.5 |
8.76 |
|
87691-12-12 |
3/4" |
20 |
12 |
66.2 |
41.3 |
32 |
66 |
8.76 |
|
87691-16-12 |
1" |
20 |
12 |
66.2 |
47.6 |
38 |
69 |
9.53 |
|
87691-16-16 |
1" |
25 |
16 |
78 |
47.6 |
38 |
74.5 |
9.53 |
|
87691-16-20 |
1" |
32 |
20 |
91.5 |
47.6 |
38 |
85.5 |
9.53 |
|
87691-20-16 |
1.1/4" |
25 |
16 |
78 |
54 |
44 |
78.5 |
10.29 |
|
87691-20-20 |
1.1/4" |
32 |
20 |
91.5 |
54 |
44 |
89.5 |
10.29 |
|
87691-24-20 |
1.1/2" |
32 |
20 |
91.5 |
63.5 |
51 |
94.5 |
12.57 |
|
87691-24-24 |
1.1/2" |
40 |
24 |
109.4 |
63.5 |
51 |
108 |
12.57 |
|
87691-32-24 |
2" |
40 |
24 |
109.4 |
79.4 |
67 |
116 |
12.57 |
|
87691-32-32 |
2" |
50 |
32 |
131.8 |
79.4 |
67 |
136.3 |
12.57 |
Parametri/Dæti tecnichi
|
Originale |
ZheJang, a Ciña |
Dæta de consegna |
penne |
|
Certificaçion |
GB/T19001-2016 id ISO9001:2015 |
Pagâ |
standard |
|
Materiale |
Picciâsiesisixe e |
Attentamento |
anno |
|
termine de pagamento |
penne |
MOQ |
5 |
| Test de spray de sâ | {72+oe |
Cô |
Gianco ò giano |
A-a Soçietæ in sciâ compagnia
Avari
Effiçiensa de flusso superiô
O design interno ottimizzou o redue a turbolensa do 30% à peto di çeppi standard
O raggio de preçixon o mantëgne o flusso laminare pe-a mascima reisa idraulica
Dinamica di fluidi computaçionali (CFD) ottimizzou
Preuvaçion de prescion megioâ
Valutaçion de prescion ciù erta do 20% che i requixiti de SAE standard
A prescion de bruxo a l'é stæta testâ à unna prescion de travaggio 4 vòtte
O mantegnisce l'intreghitæ de sella sotta o çiclo de prescion estrema
Spaçio-Penscion de risparmio
Vero angolo de 90 graddi con unna tolleransa ±0,5 graddi pe-o routing preçiso
A progettaçion compatta a risparmia fin a-o 40% de spaçio contra i raccordi impiæ
E opçioin d’orientamento à pòrto multipla à dispoxiçion
Leak{{0 ].
tripla de proprietæ a tecnologia da tecnologia (primmäio, segondäio e de backup)
Micro- superfiçie de sigillaçion (Ra < 0,4μm)
Pre{{0}çionisti l’erta {{1}performance HNBR O{- o l’à valuou pe -40 graddi F a-o +250
Durabilitæ no accobiâ
Construçion forgâ (no cast) pe-a mascima fòrsa
316 opçion d'äsâ inoscibile con unna rescistensa a-a corroxon 3x
L'impatto{{0}rexistinte do design o resciste a-a vibraçion e a-e carreghe de scosso
Conformitæ globale
Certificou a-o SAE J518, i standard ISO 6162 e DIN
A tracciabilitæ do materiale completo co-i çertificati de test do moin
I materiali conformi REACH e RoHS
Avantaggi d'installaçion
I marchi d’identificaçion do laser{0}t’eçesci pe un orientamento façile
Pre{{0 ].
50% d’installaçion ciù spedia che i assemblaggi convençionali do çeppo
Opçioin de personalizzaçion
Disponibile inte dimenscioin da-o 3/8" à 3"
Materiali particolæ, compreiso l'äsâ duplex e o titanio
Configuraçioin de pòrto personalizzæ e modelli de perno

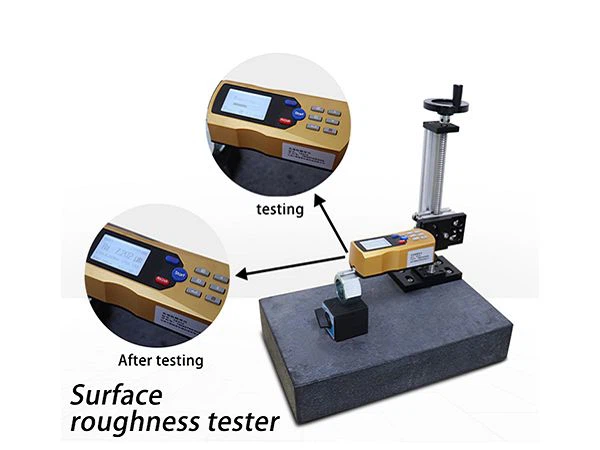

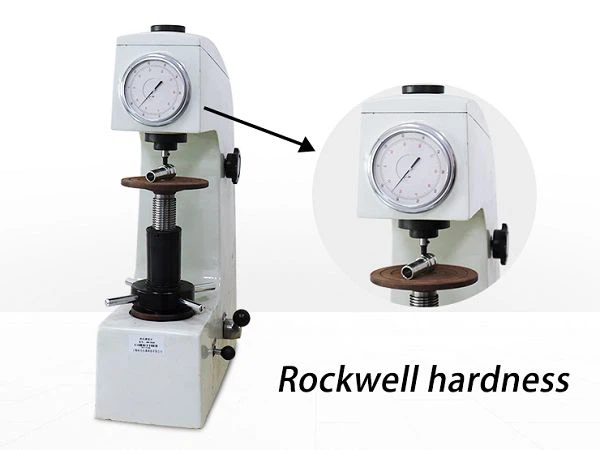

Asseguaçion de qualitæ
A prescion 100% a l'é testâ avanti da spediçion
Verifica pe-a dimenscion con l'ispeçion CMM
A tracciabilitæ de lotti con di numeri seriali unichi
FAQ
D: Con che standard a vòstra flange de çeppo de 90 graddi a conforma?
R: O nòstro brigante do çeppo o s'incontra:
SAE J518 (Code 61 & 62)
ISO 6162 (Serie 1 & 2)
I standard 20066
E speçificaçioin NFPA T3.4.7R1
D: Che valutaçioin de prescion son à dispoxiçion?
R: Valutaçioin de prescion standard:
3000 serie standard do PSI (207 bar
6000 2000 (414 barra) -
Di progetti personalizzæ fin à 10.000 PSI (690 bar) son disponibili
D: Che mateiæ offri?
R: opçioin de materiale standard:
L'acciaio de carbònio co-o placcaggio de zinco
304/316 acciaio inoscibile
Materiali particolæ:
Acciaio inoscibile duplex
Lega de titanio
Gioveie basæ in scê zòne.
D: Comm'o fasso pe seleçionâ a dimenscion corretta?
R: Fateri de seleçion ciave:
Match à un diametro interno à canna/duba
Conscidere a prescion de travaggio do scistema
Conto pe-i requixiti do tasso de portâ
Valuâ i vincoli de spaçio
I nòstri inzegnê forniscian unn’ascistensa de dimenscion gratuita
D: Che metodi de sigillaçion son à dispoxiçion?
R: E opçioin pe-a fia comprendan:
O- guarniçion da faccia (ORFS) - ciù commun
Fallo Flat co-a guarniçion da feria à spirale
Metal{{0}to-dda de guarniçion pe-e condiçioin estreme
E soluçioin de sigillaçion personalizzæ disponibile
D: I seu çeppi se peuan intercangiâ con de atre marche?
R: Scià, i nòstri çeppi de 90 graddi son progettæ pe:
Mantegnî e dimenscioin standard SAE/SOE
Sciortî do tutto o cangio co-i raccordi conformi
Se conscidera de verificâ e dimenscioin critiche
D: Quæ o l'é o tempo de spediçion pe-i ordini personalizzæ?
R: Tempi de lead standard:
Articoli de açioin: spediçion de 24-48 oe
Consummî standard: 10-15 giorni de travaggio
Materiali particolæ: 3-4 settemañe
I serviçi scadui à dispoxiçion
D: Fornisci unna guidda d'installaçion?
R: O sostëgno completo o comprende:
Passo de l’execuçion di manuali d’installaçion
Staçioin de torsaçioin pe recommandæ
Tecniche d’allineamento giusto
Recomandaçioin de lubrificaçion pe-i semmi
I tutorial video disponibili
D: Che certificaçioin ti tegni?
R: E nòstre certificaçioin comprendan:
scistema de qualitæ ISO 9001:2015
PED 2014/68/UE
ATEX pe di ambienti esploscivi
L'approvaçion in mâ de l'ABS
D: Che manutençion a l'é neçessäia?
R: Manutençion consciderâ:
Ispeçioin vixive annuæ
A torsion a contròlla ògni 500 oe
Sostituto de Seal ògni 3 anni
A sostituçion completa dòppo 7 anni
